Поскольку возобновляемые источники энергии на основе инверторов вытесняют синхронную генерацию, инерция сети и сила короткого замыкания снижаются. Синхронные конденсаторы превратились из нишевого варианта в обязательный компонент для компенсации реактивной мощности и поддержки инерции. Тем не менее, каждый конденсатор по-прежнему представляет собой вращающуюся машину, и его подшипники являются самой распространенной причиной незапланированных простоев.
Модель неудачи часто бывает жестокой. Устройство, прошедшее заводские приемочные испытания, может вывести из строя опорный подшипник с Бэббитовой футеровкой в течение нескольких часов после первой синхронизации. Два механизма преобладают в отказах на ранних этапах эксплуатации: деградация смазки, разрушающая гидродинамическую пленку, и напряжение на валу, которое электрически разрушает накладку подшипника. Ни один из них не отображается в стандартной вибросигнализации до тех пор, пока повреждение не станет серьезным.
Это важно, поскольку подшипник не является товаром по каталогу. Это трибологическая система, определяемая нагрузкой, скоростью, вязкостью масла, стратегией изоляции и тепловой средой. Относиться к нему как к стандартной детали — это самый быстрый путь к вынужденному отключению.
Типичный профиль последствий: выход подшипника из строя менее чем за 30 секунд, время выполнения замены от 6 до 20 недель и потеря реактивной поддержки в период наибольшего спроса.
Синхронные конденсаторы отличаются от обычных двигателей массой ротора, продолжительной высокоскоростной работой и наличием сильного осевого магнитного притяжения. Эти факторы определяют архитектуру подшипника.

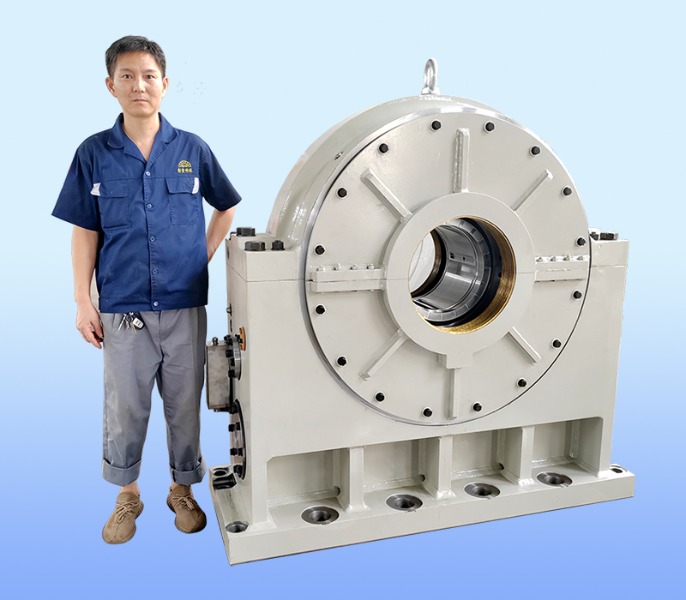

Почти во всех горизонтальных синхронных конденсаторах используются гидродинамические опорные подшипники. Вращающийся вал втягивает масло в сходящийся клин, создавая пленку давления, которая отделяет металл от металла. Эта конструкция выдерживает большой вес ротора и радиальное магнитное притяжение, которое может раздавить подшипник качения.
Ключевые параметры включают диаметр шейки, соотношение длины к диаметру, зазор, давление подачи масла и толщину баббита. Типичный радиальный подшипник конденсатора работает с толщиной пленки, измеряемой десятками микрометров. Потеря этой пленки даже на несколько секунд приводит к прямому контакту и быстрому повреждению футеровки.
Вертикальные синхронные конденсаторы опираются на упорный подшипник, который несет на себе весь вес ротора плюс нисходящее магнитное притяжение. Упорный подшипник с наклонной подушкой входит в стандартную комплектацию, поскольку он самостоятельно адаптируется к нагрузке и скорости. Выход из строя упорного подшипника обычно является катастрофическим и немедленным.
Критические характеристики упорного подшипника включают количество колодок, геометрию колодок, удельную нагрузку в мегапаскалях, скорость потока масла и повышение температуры на колодке. Распространенной ошибкой проектирования является недостаточный размер упорного подшипника для фактического магнитного притяжения, которое является самым высоким при полном возбуждении.
Напряжение на валу является определяющим отличием подшипников конденсатора от обычных подшипников двигателя. Асимметричные магнитные цепи и статическое возбуждение наводят напряжение вдоль вала. Если это напряжение разряжается через подшипник, это приводит к повреждению баббита и локальному разрушению масляной пленки.
Смягчающие меры включают изолированные корпуса подшипников, щетки заземления вала и вкладыши подшипников с керамическим покрытием. Сопротивление изоляции корпуса подшипника необходимо проверять при вводе в эксплуатацию и периодически в дальнейшем.
Активные магнитные подшипники находятся в стадии разработки для применения в конденсаторах, поскольку они устраняют масло и износ. Однако они требуют постоянной мощности, сложного управления и резервных посадочных подшипников. В обозримом будущем основным направлением останутся надежные масляные подшипники с надлежащей изоляцией.
Диагностика начинается с определения неисправности. Три причины объясняют большинство преждевременных отказов.
Масло окисляется, поглощает влагу и собирает твердые частицы. Вязкость снижается, пленка становится тоньше, и Бэббит начинает образовывать ямки. В одном полевом случае на подшипнике конденсатора появились серьезные кратеры уже после 400 часов работы, поскольку масло было загрязнено водой во время хранения. Подшипник не изношен. Он подвергся химической атаке.
Диагностические показатели включают изменение вязкости масла, повышение кислотного числа, содержание воды выше 200 ppm и наличие частиц меди или олова в анализе масла.
Электрическая эрозия дает характерный рисунок: матовый, ямчатый или дугообразный баббит, часто сосредоточенный в одной окружной зоне. Характер повреждений можно использовать для обратного расчета серьезности напряжения на валу. Подшипник, на котором видны многочисленные небольшие кратеры, испытывает периодический разряд. Подшипник с одной большой эродированной областью предполагает наличие устойчивого тока на валу.
Несоосность муфты, мягкая опора и несоответствие температурного расширения перераспределяют нагрузку по поверхности подшипника. Один край колодки несет гораздо большую нагрузку, чем предполагалось. Масляная пленка локально разрушается, повышается температура и появляются баббитовые усталостные трещины. В спектрах колебаний наблюдаются повышенные синхронные гармоники, а иногда и получастотные вихри.
| Режим отказа | Первичная подпись | Типичное время до отказа |
|---|---|---|
| Деградация смазки | Анализ масла, повышение температуры | От дней до недель |
| Эрозия напряжения на валу | Бэббит с питтингом, показания напряжения на валу | Часы в дни |
| Несоосность | Гармоники вибрации, разброс температур колодок | От недель до месяцев |
Здесь проектирование встречается с закупками. Целью не является самая низкая цена покупки. Это самая низкая стоимость жизненного цикла.
Подшипники с баббитовой футеровкой остаются стандартными для цапф конденсаторов и упорных устройств. Они внедряют частицы, соответствуют геометрии вала и допускают незначительное смещение. Их слабая сторона – низкая усталостная прочность при высокой температуре.
Альтернативные материалы включают медно-свинцовые сплавы и подшипники с полимерным покрытием. Медно-свинцовый сплав обеспечивает более высокую усталостную прочность, но требует более жестких шеек вала и лучшей фильтрации. Полимерные футеровки устойчивы к электрической эрозии, но имеют меньшую несущую способность. Выбор зависит от нагрузки, скорости и того, полностью ли контролируется напряжение на валу.
Глобальные источники поставок включают существующие кластеры по производству подшипников в Китае, Индии и Европе. При оценке поставщиков подшипников синхронного конденсатора убедитесь, что они могут производить продукцию по чертежам или потребуют образца. Подшипники конденсаторов изготавливаются по индивидуальному заказу, поскольку стандартизированные размеры редко совпадают.
| Тип подшипника | Стандартное время выполнения | Пользовательское время выполнения | Ссылка на минимальный заказ |
|---|---|---|---|
| Баббитовый опорный подшипник | от 4 до 6 недель | от 8 до 12 недель | 1-2 шт. |
| Упорный подшипник с наклонной подушкой | от 6 до 8 недель | от 10 до 16 недель | 1 шт. |
| Изолированный корпус подшипника | от 8 до 10 недель | от 12 до 20 недель | 1 шт. |
Подшипник, который стоит на 30 процентов дешевле, но выходит из строя на два года раньше, может стоить в десять раз больше своей цены из-за потери реактивной поддержки и аварийной логистики. Оцените поставщиков по документации, отслеживанию материалов, отчетам о проверке размеров и прошлому опыту работы с конденсаторами.
Срок службы подшипников определяется при вводе в эксплуатацию и сохраняется при правильной эксплуатации.
Контролируйте температуру металла подшипника, температуру масла на выходе и скорость вибрации. Повышение на 5 градусов Цельсия выше базового уровня при постоянной нагрузке требует расследования. Внезапное увеличение синхронной вибрации указывает на нестабильность или несоосность пленки.
Конденсаторы с водородным, воздушным и водяным охлаждением предъявляют несколько разные требования к подшипникам. Агрегаты с водородным охлаждением требуют строгой масляной герметизации для предотвращения проникновения газа. Устройства с водяным охлаждением могут подвергаться более высокому воздействию влаги. Агрегаты с воздушным охлаждением более терпимы, но все равно требуют вязкости масла, соответствующей условиям окружающей среды. Имейте в запасе как минимум один полный комплект опорных подшипников и один комплект подушек упорного подшипника на единицу.
Тремя основными причинами являются деградация смазки, приводящая к разрушению гидродинамической пленки, напряжение на валу, вызывающее электрическую эрозию баббитовой накладки, и несоосность, приводящая к перегрузке одной области подшипника. Менее распространенные причины включают загрязнение посторонними частицами и недостаточную подачу масла.
Фиксированного интервала нет. Замена зависит от состояния. Проверяйте подшипники при каждом серьезном выходе из строя. Замените, если на Бэббите появляются язвы, трещины, эрозия или когда зазор превышает предел производителя. При хорошем уходе за маслом и контроле напряжения на валу подшипники могут прослужить десять и более лет.
Изготовленные на заказ опорные подшипники обычно требуют от 8 до 12 недель с момента утверждения чертежа. Изготовленные на заказ упорные подшипники требуют от 10 до 16 недель. Изоляция жилья может занять от 12 до 20 недель. Стандартные размеры доставляются в течение 4–8 недель. Всегда подтверждайте время выполнения заказа в письменном виде перед размещением заказа на поставку.
Измерьте напряжение на валу непосредственно с помощью щетки и осциллографа. Осмотрите Бэббит на наличие матового покрытия или ямок, сосредоточенных в одной зоне. Если сопротивление изоляции корпуса подшипника низкое, то, скорее всего, через подшипник протекает ток вала.
Нет. Подшипники конденсатора рассчитаны на большую массу ротора, непрерывную работу на высоких скоростях, сильное осевое магнитное притяжение и изоляцию напряжения на валу. Стандартный подшипник двигателя при такой эксплуатации преждевременно выйдет из строя.
Стоимость выбора неправильного подшипника синхронного конденсатора не является ценой подшипника. Это вынужденные отключения, аварийные авиаперевозки, потеря реактивной поддержки и риск для стабильности сети именно в тот момент, когда система в ней больше всего нуждается.
Если вы приобретаете подшипники для конденсатора с водородным, воздушным или водяным охлаждением, запросите технический паспорт и ценовое предложение по чертежу вашего конкретного оборудования. Прежде чем принять решение, подтвердите марку материала, класс изоляции, размерный отчет и время выполнения заказа.
