Признаки повреждения подшипников наклонной подушки, которые нельзя игнорировать

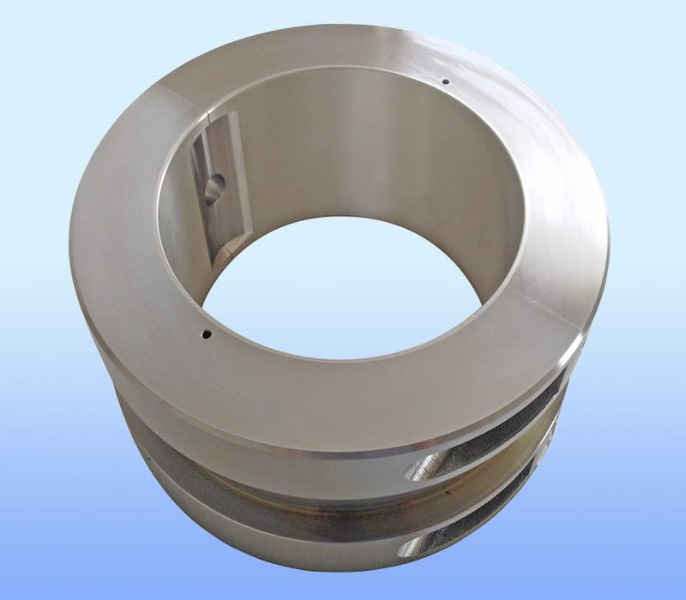

Подшипники наклонной площадки являются важнейшими компонентами высокоскоростного вращающегося оборудования, такого как паровые турбины, газовые компрессоры и большие электродвигатели. Их способность обеспечивать стабильные динамические характеристики ротора и компенсировать перекосы делает их незаменимыми в современной промышленности. Однако, как и любой прецизионный компонент, подшипники с наклонными подушками со временем подвержены повреждениям. Игнорирование ранних предупреждающих знаков может привести к катастрофическому выходу оборудования из строя, незапланированным простоям и дорогостоящему ремонту.

Понимание принципа работы

Прежде чем определить виды повреждений, полезно вспомнить, как работают подшипники наклонных подушек. Каждая колодка поворачивается независимо, позволяя образовывать гидродинамический клин независимо от направления нагрузки или скорости вала. Такая конструкция сводит к минимуму перекрестную жесткость и практически исключает нестабильность завихрения масла. Однако сама сложность, которая обеспечивает им производительность, также приводит к возникновению множества механизмов сбоев. Очень важно понимать разницу между нормальным износом и критическим повреждением.

Визуальные и физические признаки износа

Доступным методом диагностики остается визуальный осмотр при плановом техническом обслуживании. При осмотре подшипников с наклоняемыми подушками немедленного внимания требуют несколько физических признаков.

Аномалии поверхности колодки

Слой баббита (белый металл) на поверхности колодки является линией защиты. Любая из следующих аномалий указывает на прогрессирующее повреждение:

Среди них особенно опасны растрескивание и размазывание, поскольку они быстро распространяются при длительной эксплуатации. Сильное загрязнение одной колодки может привести к переносу мусора на соседние колодки, что приведет к каскадному отказу.

Повреждения поворота и опоры

Подшипники наклонной площадки основаны на свободном движении шарнира. Если шарнир (шарикового или цилиндрического типа) имеет сплющивание, бринеллирование или коррозию, то колодка не может быть выровнена должным образом. Застрявшая колодка теряет свои гидродинамические преимущества, что приводит к неравномерному распределению нагрузки и локальному перегреву. Осмотрите точки поворота на наличие:

• Вмятины от повторных ударов
• Потеря первоначальной кривизны
• Изменение цвета из-за фрикционного нагрева.
• Любые признаки фреттинг-коррозии (красновато-коричневый порошок)

Тепловые признаки, обнаруженные во время работы

Многие механизмы повреждения подшипников с наклонными подушками возникают из-за температурных аномалий. Современные системы мониторинга состояния могут фиксировать эти признаки до того, как произойдет видимый ущерб.

Необычный разброс температур колодок

В исправном подшипнике все колодки работают в узком диапазоне температур при постоянной нагрузке. Единственная площадка, имеющая температуру на 5–8°C выше, чем ее соседи, предполагает либо локализованную перегрузку, либо развивающееся вытирание. И наоборот, более холодный пад-кулер, чем другие, может быть разгружен из-за перекоса или заедания шарнира. Регистрируйте тенденции температуры, а не абсолютные значения: постепенное повышение температуры на одной площадке в течение нескольких недель часто предшествует выходу из строя.

Быстрые колебания температуры

Если температура колодок колеблется более чем на ±3°C в течение нескольких минут без изменения нагрузки, можно подозревать нестабильность масляной пленки или начальное трепетание колодок. Это особенно часто встречается в слегка нагруженных подшипниках с наклонными подушками, где подушки могут «дребезжать» относительно шарнира. Если оставить это без внимания, это приведет к неприятному износу шарнира и возможной потере положения колодки.

Тепловая карта корпуса подшипника

Использование тепловидения корпусов подшипников может выявить горячие точки. Хотя некоторое выделение тепла является нормальным явлением, локализованная горячая зона на одной из колодок указывает на чрезмерное трение на этой колодке. Сравните температурные характеристики одинаковых подшипников: асимметричный нагрев — надежный тревожный сигнал.

Признаки вибрации при повреждении подшипника наклонной подушки

Анализ вибрации, возможно, является мощным инструментом для раннего обнаружения повреждений подшипников с наклонными подушками без остановки производства. Конкретные частотные характеристики соответствуют различным видам отказов.

Субсинхронная деятельность

Одним из основных преимуществ подшипников с наклонными подушками является их устойчивость к завихрениям масла. Если вы наблюдаете сильную вибрацию при скорости вращения 0,4–0,48×, это не классический масляный вихрь, но может указывать на:

• Люфт колодки из-за недостаточной предварительной нагрузки
• Свободная посадка шарнира, позволяющая прыгать на площадке
• Проблемы с зазором корпуса подшипника

Постоянная субсинхронная вибрация со скоростью выше 0,1 дюйма/сек требует проверки. Не считайте это «нормальным» для этого типа подшипников — исправные подшипники с наклонными подушками работают с очень низкой субсинхронной энергией.

Синхронные и гармонические пики

Вибрация, возрастающая в 1 раз при скорости движения, может возникнуть в результате повреждения поверхности колодок, что приводит к образованию локального выступа. Например, небольшая трещина на баббитовой накладке может вызвать трение один раз за оборот каждый раз, когда вал проходит через эту площадку. Аналогичным образом, гармоники 2× или 3× появляются, когда масляная пленка становится нелинейной из-за износа колодок или повреждения шарнира.

Высокочастотный взрыв

Случайные высокочастотные вибрации (часто выше 1000 Гц) предполагают прерывистый контакт металла с металлом. Это часто встречается в подшипниках с наклонными подушечками с серьезной потерей баббита, когда стальная основа контактирует с валом. Такие сигналы часто пропускаются, если система вибрации настроена только на отслеживание общей амплитуды.

Результаты анализа смазочных материалов

Анализ масла дает косвенное, но убедительное свидетельство внутреннего износа. Не ограничивайте тестирование количеством частиц — ориентируйтесь на конкретные показатели для подшипников наклонных подушек.

Баббитовые частицы

Олово, медь и сурьма являются основными элементами баббита на основе олова. Резкий рост содержания этих металлов, особенно частиц размером более 10 микрон, свидетельствует об активном износе колодок. Сравните с базовыми значениями; любое удвоение после 100 часов работы является значительным. Обратите внимание, что частицы баббита мягкие и под микроскопом часто выглядят как плоские серебристые хлопья.

Оксидирование и лак

В результате термической деградации смазки образуются нагар и шлам. Подшипники с наклонными колодками с недостаточной текучестью или чрезмерным зазором в колодках создают локальные горячие точки, которые окисляют близлежащее масло. Высокие значения колориметрии мембранных пятен (MPC) (>20) или наличие коричневых отложений на более холодных поверхностях предполагают выраженный термический дистресс. Лак также может привести к прилипанию колодок, создавая петлю обратной связи, ускоряющую повреждение.

Загрязнение воды и твердых частиц

Вода с концентрацией выше 500 ppm резко снижает несущую способность масляной пленки, ускоряя усталость баббита. Между тем, твердые частицы (кремнезем из уплотнений, железо из других компонентов) проникают в поверхность колодки, создавая контрпродуктивные выступы, которые истирают вал. Обычная феррография позволяет различить износ при резании (частицы с острыми краями) и износ при скольжении (частицы с закругленными краями).

Изменения рабочих параметров, сигнализирующие о повреждении

Иногда повреждение подшипников наклонных подушек проявляется в изменениях в поведении машины, а не в прямых измерениях.

Увеличенный пусковой момент

Если машина требует более высокого, чем обычно, крутящего момента во время запуска или движения по инерции, подозревайте засорение колодок. Набухшая подушка (из-за ползучести баббита) или заклинившая ось могут вызвать сопротивление. Сравните текущий пусковой ток или крутящий момент с историческими данными: увеличение на 15 % является реалистичным порогом для исследования.

Изменение температуры масла на выходе

При постоянной нагрузке и скорости исправный подшипник поддерживает постоянную температуру масла на выходе. Постепенное повышение температуры на 3–5°C без изменений окружающей среды или нагрузки предполагает рост трения внутри подшипника. Это особенно заметно в подшипниках с наклонными подушками с утраченной площадью баббита, поскольку оставшиеся подушки несут большую нагрузку.

Необычные шумы

Опытные операторы могут обнаружить повреждения по звуку. Щелчки или постукивания при частоте вращения вала указывают на то, что колодка ослаблена на шарнире. Скрежет или трение во время медленного вращения (вращения механизма) указывает на прямой контакт металла с металлом. Ультразвуковые микрофоны могут расширить человеческий слух, позволяя обнаруживать высокочастотное трение, которое на несколько недель предшествует слышимым шумам.

Сводка показателей критического повреждения

Для быстрого ознакомления в следующей таблице собраны срочные признаки, требующие немедленного отключения и проверки подшипников наклонных подушек.

Проактивные меры по предотвращению катастрофических сбоев

Хотя распознавание признаков повреждений имеет решающее значение, их предотвращение продлевает срок службы подшипников. Примените следующие методы для подшипников с наклоняемыми подушками:

• Поддерживайте чистоту масла на уровне ISO 16/13/10 или выше.
• Проверяйте преднатяг и зазор колодок при каждом капитальном ремонте.
• Используйте тепловидение ежеквартально для определения базовых закономерностей.
• Трендовые данные о вибрации еженедельно, а не ежемесячно.
• Никогда не превышайте номинальную нагрузку подшипника, особенно во время переходных режимов.

Заключение

Подшипники с наклонными подушками очень надежны при соблюдении расчетных параметров, но они не застрахованы от повреждений. Обсуждаемые признаки — визуальные следы износа, температурные аномалии, характер вибрации, замена смазки и рабочие смены — образуют полную диагностическую основу. Игнорирование любого отдельного показателя ведет к прогрессирующему ухудшению ситуации. И наоборот, быстрое распознавание позволяет целенаправленно вмешаться, экономя недели простоя и избегая катастрофического повреждения ротора. Для любого предприятия, эксплуатирующего высокоскоростные турбомашины, обучение персонала распознаванию этих ранних признаков повреждения подшипников с наклоняемыми подушками не является обязательным — оно необходимо для обеспечения безупречной работы.
