Почему выбор подшипников имеет решающее значение в компрессорах?

В сфере вращающихся машин лишь немногие компоненты несут такую ​​большую ответственность – в прямом и функциональном смысле – как подшипник. Когда разговор сводится к компрессорам, значимость этой, казалось бы, небольшой части возрастает в геометрической прогрессии. Компрессор преобразует механическую энергию в энергию жидкости, часто под высоким давлением, повышенными температурами и длительными рабочими циклами. В основе этого процесса лежит подшипник компрессора , прецизионный элемент, который определяет не только свободу вращения, но и центровку, контроль вибрации и усталостную долговечность. Выбор неправильного подшипника не просто приводит к преждевременному износу; это рискует катастрофическим сбоем, незапланированным простоем и угрозой безопасности. Таким образом, понимание того, почему выбор подшипников имеет решающее значение в компрессорах, — это не инженерная тонкость, а эксплуатационная необходимость.

Фундаментальная роль подшипников в компрессорах

Прежде чем анализировать критерии выбора, необходимо оценить, какие функции выполняет подшипник внутри компрессора. Проще говоря, подшипник поддерживает вращающийся вал, сводя к минимуму трение. Однако внутри компрессора требования возрастают. На валу установлены рабочие колеса, роторы или спиральные элементы, которые сжимают газ или пар. Эти компоненты создают радиальные и осевые силы, иногда одновременно. Таким образом, подшипник компрессора должен обеспечивать:

• Радиальные нагрузки (перпендикулярно оси вала)
• Осевые нагрузки (параллельно оси вала)
• Несоосность из-за теплового расширения или производственных допусков
• Высокие скорости вращения (от сотен до десятков тысяч об/мин)
• Переменные условия смазки (масляные, безмасляные или со смазкой хладагентом)

Без правильно подобранного подшипника трение возрастает, нагревается и зазоры смещаются. В безмасляных компрессорах проблема усложняется, поскольку подшипники должны работать без традиционных смазочных пленок. В холодильных компрессорах химическая совместимость с хладагентами и маслами имеет первостепенное значение. Следовательно, выбор подшипника компрессора напрямую влияет на энергоэффективность, уровень шума, характер вибрации и интервалы между капитальными ремонтами.

Ключевые последствия неправильного выбора подшипников

Когда инженеры упускают из виду нюансы выбора подшипников, возникает несколько видов отказов. Каждый из них влечет за собой различные операционные и финансовые санкции.

Помимо этих дискретных сбоев, плохой выбор снижает объемную эффективность. Когда подшипник допускает чрезмерное радиальное биение, компрессионный зазор расширяется, что приводит к внутренней утечке газа. Компрессор, который когда-то обеспечивал номинальный расход, может незаметно потерять производительность на 5–15 %, маскируемую другими переменными технического обслуживания. Аналогично, осевой люфт, выходящий за пределы спецификации, изменяет положение ротора относительно фиксированных улиток или торцевых пластин, динамически изменяя степень сжатия. Эти незначительные потери производительности накапливаются в течение нескольких месяцев и приводят к значительным потерям энергии.

Характеристики нагрузки определяют архитектуру подшипника

Каждый компрессор работает при определенном профиле нагрузки. Поршневые компрессоры создают сильно пульсирующую нагрузку, поскольку каждый ход поршня создает изменение крутящего момента. Спиральные и винтовые компрессоры обеспечивают более плавную, но все же циклически меняющуюся нагрузку благодаря прерывистым камерам сжатия. Центробежные компрессоры, напротив, создают постоянные высокоскоростные радиальные нагрузки, а также значительную тягу из-за перепада давления на рабочих колесах.

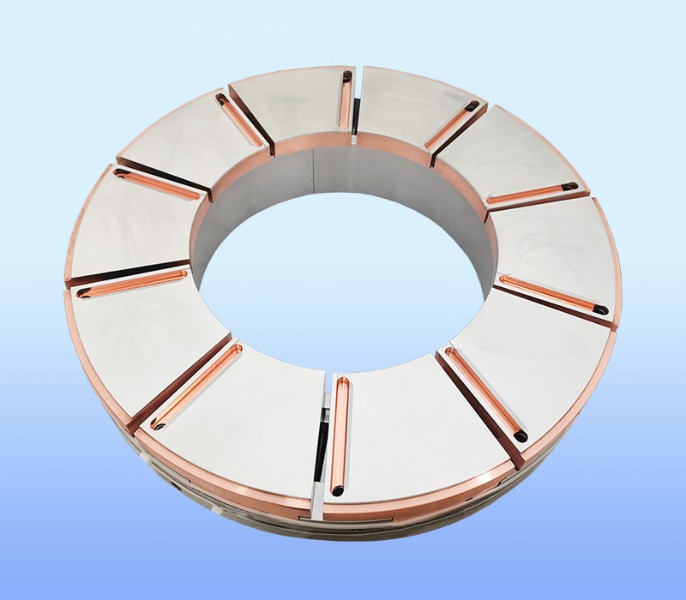

При возвратно-поступательном движении подшипник компрессора должен выдерживать ударные нагрузки. Становятся необходимыми роликовые подшипники с более толстыми телами качения или специальные марки стали. В винтовых компрессорах спаренные роторы создают как радиальные, так и осевые силы; таким образом, широко распространены радиально-упорные шарикоподшипники или конические роликоподшипники. В центробежных машинах часто используются опорные подшипники с наклонными опорами для радиальной поддержки и упорные подшипники двойного действия для осевого управления. Выбор типа подшипника, не соответствующего характеру нагрузки (например, использование радиальных шарикоподшипников в условиях сильных ударов), приведет к ускорению образования вмятин на дорожках качения и микроотколов.

Ограничения скорости и температуры

Скорость – это не просто количество оборотов в минуту. Он включает в себя предельный коэффициент скорости подшипника, который зависит от вязкости смазки, конструкции сепаратора и способности рассеивания тепла. Высокоскоростные компрессоры, например, используемые в турбодетандер-компрессорных агрегатах, требуют прецизионных подшипников с легкими сепараторами (фенольная смола, PEEK или латунь). Стандартные штампованные стальные сепараторы могут деформироваться под действием центробежной силы, вызывая нестабильность сепаратора и последующий перекос роликов.

Температура накладывает еще один фильтр. Сжатие нагревает газ; тепло мигрирует к валам и подшипникам. Для подшипника компрессора, постоянно работающего при температуре 120°C, требуется другой внутренний зазор (C3 или C4), чем для подшипника, работающего при 70°C. Игнорирование теплового расширения может привести к заклиниванию подшипника, когда вал расширяется больше, чем корпус. И наоборот, слишком большой зазор в холодно работающем компрессоре приводит к чрезмерной вибрации и плохому распределению нагрузки. Кроме того, высокие температуры разрушают стандартные смазки и уменьшают толщину масляной пленки. В компрессорах, использующих углеводородные хладагенты, материалы подшипников должны противостоять химическому воздействию кислотных побочных продуктов, образующихся при работе при высоких температурах.

Стратегия смазки и совместимость подшипников

Смазка является источником жизненной силы любого подшипника качения или скольжения. В компрессорах смазка выполняет двойную функцию: охлаждение и уплотнение. Маслонаполненные винтовые компрессоры циркулируют в больших объемах масла, которое отводит тепло сжатия и уплотняет зазоры ротора. Масло также смазывает подшипник компрессора. Однако то же масло может содержать твердые частицы, образовавшиеся в результате контакта с ротором или разрушения в результате старения. Подшипникам, работающим в таких условиях, требуется повышенная устойчивость к засорению – следовательно, измененная внутренняя геометрия или усиленные дорожки качения.

Безмасляные компрессоры удаляют масло из камеры сжатия, но при этом требуют смазки подшипников. Часто подшипники с консистентной смазкой отделены от зоны сжатия с помощью уплотнений или магнитных муфт. Здесь при выборе подшипников компрессора необходимо учитывать интервалы замены смазки, срок службы смазки при рабочей температуре и устойчивость к проникновению технологического газа в случае разрушения уплотнений. В холодильных компрессорах смазка подшипников представляет собой смесь хладагента и масла. Для смесей с низкой вязкостью требуются подшипники со специальной обработкой поверхности или покрытием (например, DLC или фосфатом) для предотвращения контакта металла с металлом во время запуска или в переходных условиях.

В таблице ниже обобщены соображения по выбору смазки на основе:

Цена игнорирования расчетов срока службы подшипников

Производители подшипников предоставляют стандартизированные расчеты срока службы (L10, L10h) на основе номинальной динамической нагрузки и эквивалентной нагрузки. Однако многие отказы компрессоров возникают из-за применения этих номиналов без регулировки системы. Подшипник компрессора может подвергаться переменным нагрузкам из-за колебаний давления всасывания, пульсаций нагнетания или периодических пробок жидкости. Прямое применение формул устойчивого состояния жизни недооценивает реальную усталость. Кроме того, расчеты срока службы предполагают наличие чистой смазки и выравнивания — условия, которые редко соблюдаются в полевых условиях.

Разумный выбор учитывает факторы безопасности: в 2–3 раза увеличивается требуемый срок службы критически важных компрессоров, особенно в непрерывных технологических процессах (нефтепереработка, химические заводы, транспортировка газа). Кроме того, необходимы корректировки срока службы с учетом загрязнения (с использованием коэффициентов изменения срока службы a2 и a3 согласно ISO 281). Выбор подшипника исключительно на основе номинальной нагрузки без учета коэффициента рабочей вязкости (κ) и уровня загрязнения (ηc) приводит к преждевременному выходу из строя, который технические специалисты часто ошибочно диагностируют как проблемы с качеством масла.

Вибрация, шум и стабильность системы

Подшипники влияют на акустику и механическую стабильность компрессора. Свободный внутренний зазор позволяет валу вращаться в пределах зазора подшипника, создавая субсинхронную вибрацию. В высокоскоростных центробежных компрессорах это орбитальное движение может вызвать нестабильность динамики ротора, вызывающую завихрение или биение, вызванное жидкостью. Эти явления одновременно повреждают уплотнения, рабочие колеса и подшипники. И наоборот, чрезмерная предварительная нагрузка в радиально-упорных подшипниках повышает жесткость, но снижает демпфирование, передавая более высокочастотную вибрацию на корпус и подключенные трубопроводы.

В поршневых компрессорах подшипник компрессора должен выдерживать переменные нагрузки без чрезмерного радиального люфта, иначе нагрузки со стороны поршня вызовут износ цилиндра. Приводы с регулируемой скоростью (VSD) еще больше усложняют ситуацию. Подшипники должны работать в широком диапазоне скоростей, избегая собственных частот системы вал-подшипник. Подшипник, который работает бесшумно при 1500 об/мин, может резонировать при 2400 об/мин, ускоряя износ сепаратора. Поэтому выбор включает в себя не только номинальные статические нагрузки, но и анализ собственных значений собранной системы ротор-подшипник.

Стратегия обслуживания и доступность

Ни один подшипник не длится вечно. Но выбор определяет, как и когда произойдет замена. В некоторых конструкциях компрессоров подшипники размещаются в разъемных корпусах, что позволяет проводить осмотр без серьезной разборки. Другие, особенно компрессоры со встроенным редуктором, требуют полного разбора для замены одного подшипника компрессора. В таких случаях выбор подшипников с доказанной долговечностью (например, гибридных керамических шарикоподшипников) может оправдать более высокие первоначальные затраты из-за предотвращения простоев.

Методы профилактического обслуживания — анализ вибрации, мониторинг масляных остатков, термография — все зависят от характера отказа подшипников. Выбор подшипников с известным прогрессом отказа (например, постепенное растрескивание или внезапный перелом сепаратора) позволяет операторам планировать вмешательства. Режимы катастрофических отказов недопустимы в компрессорах, обслуживающих стерильный воздух для фармацевтических предприятий или в системах подачи воздуха для приборов на нефтеперерабатывающих заводах, где внезапное отключение ставит под угрозу производство или безопасность. Таким образом, выбор подшипника включает в себя выбор характеристик режима отказа, а не только допустимой нагрузки и скорости.

Заключение: отбор как стратегическое решение

Выбор подшипников в компрессорах не может быть второстепенным вопросом. Это стратегическое решение, которое влияет на энергопотребление, надежность, частоту технического обслуживания и общую стоимость владения. Подшипник компрессора находится на пересечении механических нагрузок, температурных условий, химического состава смазки и динамики эксплуатации. Несоответствие любого параметра ухудшает производительность; несоответствия в двух и более гарантиях отказа.

Инженеры и специалисты по техническому обслуживанию должны выйти за рамки общих каталогов подшипников. Они должны анализировать спектры нагрузки, температурные переходные процессы, источники загрязнения и ограничения доступа. Они должны рассчитать не только срок службы L10, но и срок службы смазки, регулировку загрязнения и пороги вибрации. Если все сделано правильно, выбранный подшипник будет работать тихо, эффективно и предсказуемо долгие годы. Если все сделано плохо, подшипник становится самым слабым звеном, а компрессоры просто не могут позволить себе слабые звенья.
