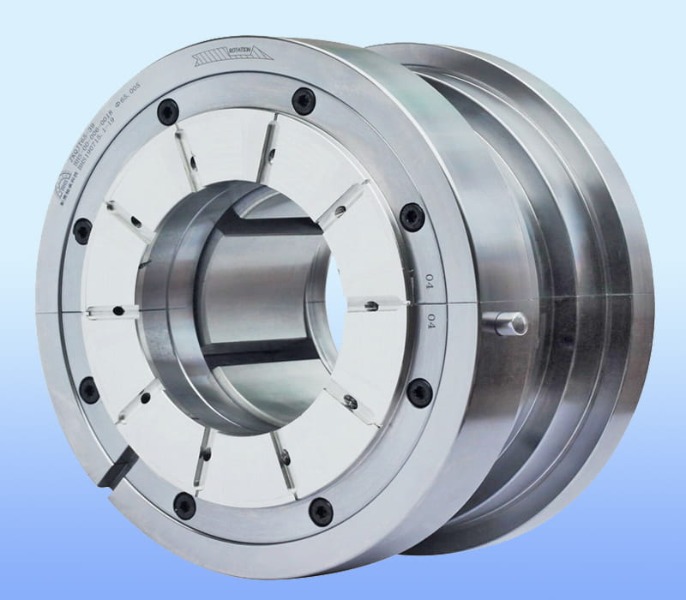

Почему контроль вибрации важен для высокоточных подшипников коробки передач?

Контроль вибрации напрямую определяет срок службы подшипников и точность коробки передач

Для высокой точности подшипники коробки передач , эффективный контроль вибрации – это не вариант, а необходимость. Чрезмерная вибрация сокращает срок службы подшипников до 40 % и напрямую вызывает ошибки позиционирования, превышающие 0,01 мм в системах прецизионного перемещения. Без строгого гашения вибраций даже нанометровые производственные допуски становятся неактуальными уже через несколько месяцев эксплуатации.

Как вибрация разрушает высокоточные подшипники коробки передач

Вибрация вызывает три основных механизма разрушения подшипников коробки передач: ложное бринеллирование, фреттинг-коррозию и усталостное растрескивание. Каждый механизм напрямую снижает точность позиционирования и стабильность крутящего момента.

Ложное бринеллирование происходит при амплитуде вибрации всего 0,5 мкм. , создавая зоны износа, которые увеличивают изменение крутящего момента на 15-25%. Для прецизионных приложений, таких как роботизированные соединения или поворотные столы с ЧПУ, это приводит к неприемлемому люфту.

Пример из практики: в редукторе высокоскоростного обрабатывающего шпинделя снижение вибрации корпуса подшипника с 2,8 мм/с до 0,9 мм/с увеличило срок сохранения точности подшипника с 800 часов до более 3500 часов.

Критические источники вибрации в подшипниковых системах коробок передач

Идентификация и количественная оценка источников вибрации является важным шагом при проектировании любой точной коробки передач. В таблице ниже распространенные источники ранжированы по частотному диапазону и серьезности.

• Ошибки зацепления шестерен (доминирующий источник) – на долю приходится 55–70 % общей энергии вибрации подшипника при частотах прохождения зубьев (типично 500 Гц – 5 кГц).
• Волнистость дорожек качения подшипника – генерирует вибрацию на частотах передачи мяча; Амплитуды волнистости выше 0,2 мкм вызывают заметные пульсации крутящего момента в прецизионных редукторах.
• Дисбаланс и несоосность валов – производит вибрацию с частотой вращения 1X; Остаточный дисбаланс даже в 0,5 грамм-мм увеличивает динамические нагрузки на подшипники на 18%.
• Корпусный резонанс – усиливает вибрацию подшипника в 3–10 раз, если собственные частоты совпадают с гармониками зубчатого зацепления.

Полезные рекомендации: Измерьте скорость вибрации (среднеквадратическое значение мм/с) в местах расположения корпусов подшипников. Для высокоточных редукторов целевые значения должны быть ниже 1,0 мм/с для частот 10–1000 Гц и ниже 0,5 мм/с выше 1 кГц.

Количественные преимущества оптимизированного контроля вибрации

Внедрение целенаправленных стратегий контроля вибрации обеспечивает заметное улучшение характеристик подшипников коробки передач. Следующие данные получены в результате контролируемых испытаний прецизионных планетарных редукторов (класс люфта P0).

• Повышение точности позиционирования: Снижение вибрации с 2,5 мм/с до 0,8 мм/с уменьшает ошибку угловой передачи с 0,8 до 0,2 угловых минут.
• Продление срока службы подшипника L10: Каждое уменьшение амплитуды вибрации на 50 % увеличивает расчетную усталостную долговечность на 200 % (экспоненциальная зависимость).
• Снижение шума: Контроль вибрации дорожки качения подшипника ниже 0,3 мм/с снижает звуковой шум коробки передач на 8–12 дБ(А), что критически важно для автоматизации медицинских учреждений и лабораторий.
• Термическая стабильность: Более низкая вибрация снижает нагрев, вызванный трением; температура подшипника снижается на 6-10°C при 10 000 об/мин, предотвращая деградацию смазки.

Практические методы контроля вибрации в подшипниках высокоточных коробок передач

1. Выбор подшипника и оптимизация предварительного натяга.

Для прецизионных редукторов выбирайте радиально-упорные шарикоподшипники класса P4 (ABEC-7) или выше. Подшипники P4 ограничивают волнистость дорожек качения до уровня менее 0,13 мкм, напрямую снижая высокочастотную вибрацию. Примените небольшую предварительную нагрузку (2–5 % от номинальной динамической нагрузки), чтобы устранить внутренний зазор без чрезмерного нагрева. Предварительная нагрузка снижает скорость вибрации подшипника на 30-45% по сравнению с работой с зазором.

2. Допуски посадки корпуса и вала

Используйте посадки с натягом (от j5 до k6 для валов, P7 для корпусов) в прецизионных приложениях. Неплотная посадка с зазором 5 мкм увеличивает вибрацию подшипника на 120 % из-за деформации дорожки качения под нагрузкой. Для стальных подшипников в алюминиевых корпусах конструкция рассчитана на тепловое расширение: припуск на посадку 10–15 мкм при 20°C обеспечивает надлежащий зажим при рабочей температуре.

3. Интеграция структурного демпфирования

Интегрируйте демпфирование с ограниченным слоем (CLD) в корпуса подшипников или корпус коробки передач. Вязкоэластичный слой толщиной 1,5 мм, зажатый между стальными оболочками, снижает пики резонансной вибрации на 70-85% без существенного увеличения массы. При модернизации используйте полимерные втулки с высоким уровнем демпфирования (коэффициент потерь >0,8) между наружным кольцом подшипника и корпусом.

4. Выбор смазочного материала для гашения вибрации

Высоковязкие синтетические масла (ISO VG 68-150) с присадками, повышающими липкость, обеспечивают пленочное демпфирование, поглощающее микровибрации. В ходе испытаний переход со стандартного ISO VG 46 на синтетическое VG 150 снизил амплитуду вибрации подшипника на 22% при 3000 об/мин. Однако обеспечьте достаточный поток – для высокоскоростных прецизионных коробок передач (>8000 об/мин) используйте ISO VG 32-46 с противоизносными присадками, чтобы сбалансировать демпфирование и отвод тепла.

Валидация: пределы вибрации для разных классов точности

В следующей таблице представлены практические критерии приемлемости вибрации для подшипников коробки передач, основанные на требованиях к точности применения. Эти значения измеряются на корпусе подшипника по трем ортогональным осям.

• Сверхточные (оптические/медицинские роботы): Ниже 0,5 мм/с (СКЗ) (10–2000 Гц) – биение подшипника <2 мкм
• Высокоточные (ЧПУ/станки): 0,5–1,2 мм/с (СКЗ) – биение подшипника <5 мкм
• Стандартная промышленная точность: 1,2–2,5 мм/с (СКЗ) – биение подшипника <10 мкм
• Порог действия: Среднеквадратичное значение, превышающее 3,0 мм/с, требует немедленной проверки или замены подшипника.

Критическое примечание: Эти ограничения применяются только при нормальной рабочей нагрузке и скорости. Во время переходных режимов (запуск, торможение, ударные нагрузки) допустимы временные пики, превышающие предел в 2 раза, если длительность менее 100 мс.
